Набрал в симуляторе Microcap 12 схемку из его патента. Набрал половину (1 каскад преобразования) - ничего не преобразуется: сколько было на входе - столько же и осталось. Что я делаю не так?

Пробовал делать и 2 ступени, как в патенте - никаких изменений.

В схеме применены ДШ IRF 50SQ100 потому, что вспомнил их, чтоб не пробивало при 300 В - соединено по 4 шт. Изначально был ткнуто по 1 шт., полагал, что Кап не будет моделировать состояние пробоя, и вот тут он хоть как-то работал - понижал напряжение, правда, рабочие токи пробоя через диоды и источник питания с нулевым сопротивлением составили от 500 А до 1 кА, в зависимости от применённых полевиков. Полевики сейчас стоят P-канальные IRF9540, отпираются минусом от генераторов, запираются плюсом от сопротивлений подтяжек от входного источника питания. Транс выбран идеализированный, параметры обмоток отображены в окошке слева внизу. Пробовал разные - никак не влияет. То же самое происходит и с кондейками. Синусоидальные пульсации на выходе как раз от него.

Другой вопрос. Изделие называется трансформатор, даже если предположить, что он выполняет свою ф-ю, но, если мне память не изменяет, трансами называют устройства с гальванической развязкой, а у этого её нет, даже в патенте говорится об этом (первичка и вторичка объединены). Вопрос: "Что это тогда, стабилизатор (ИПН/ИСН?)"

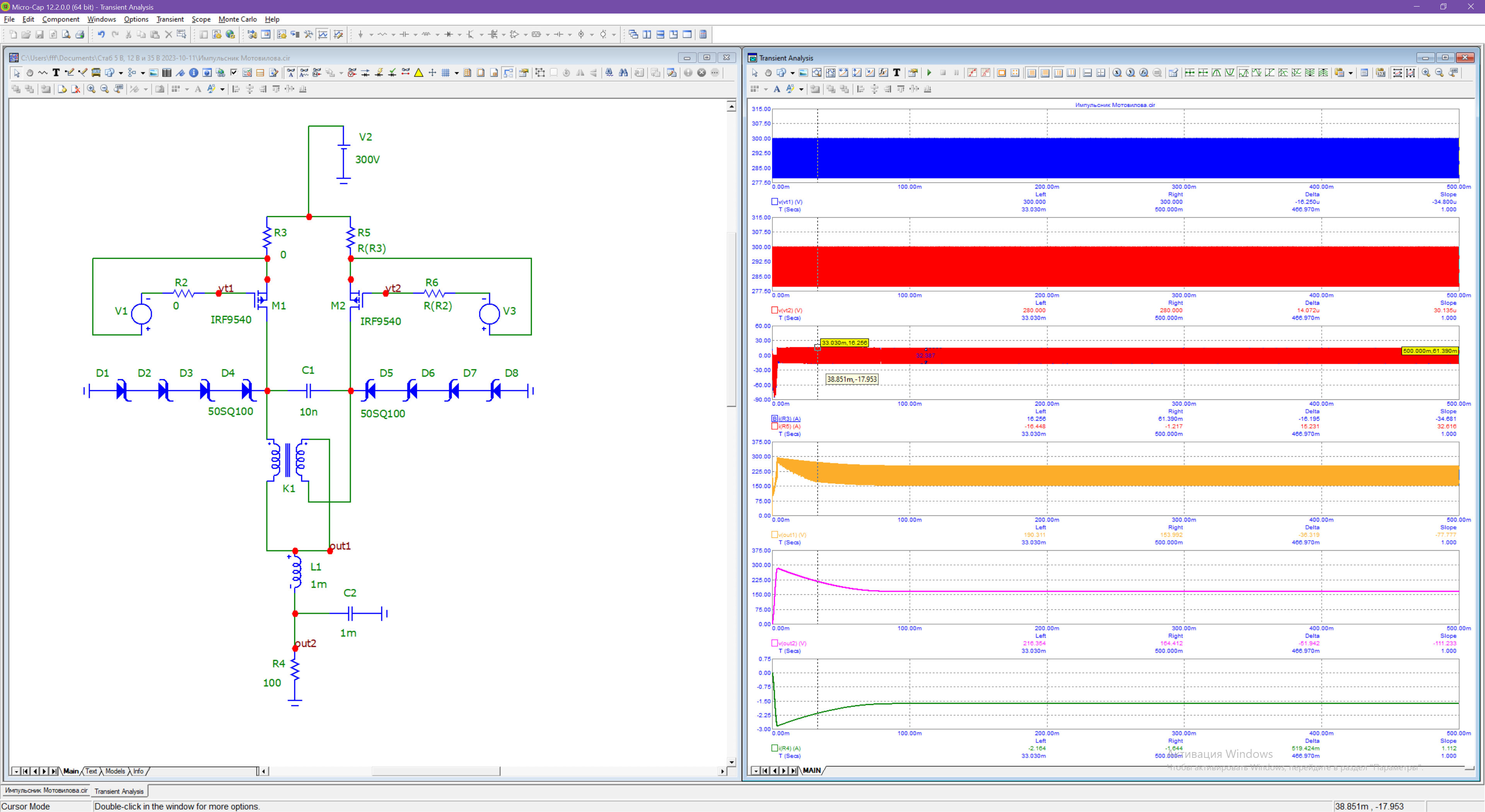

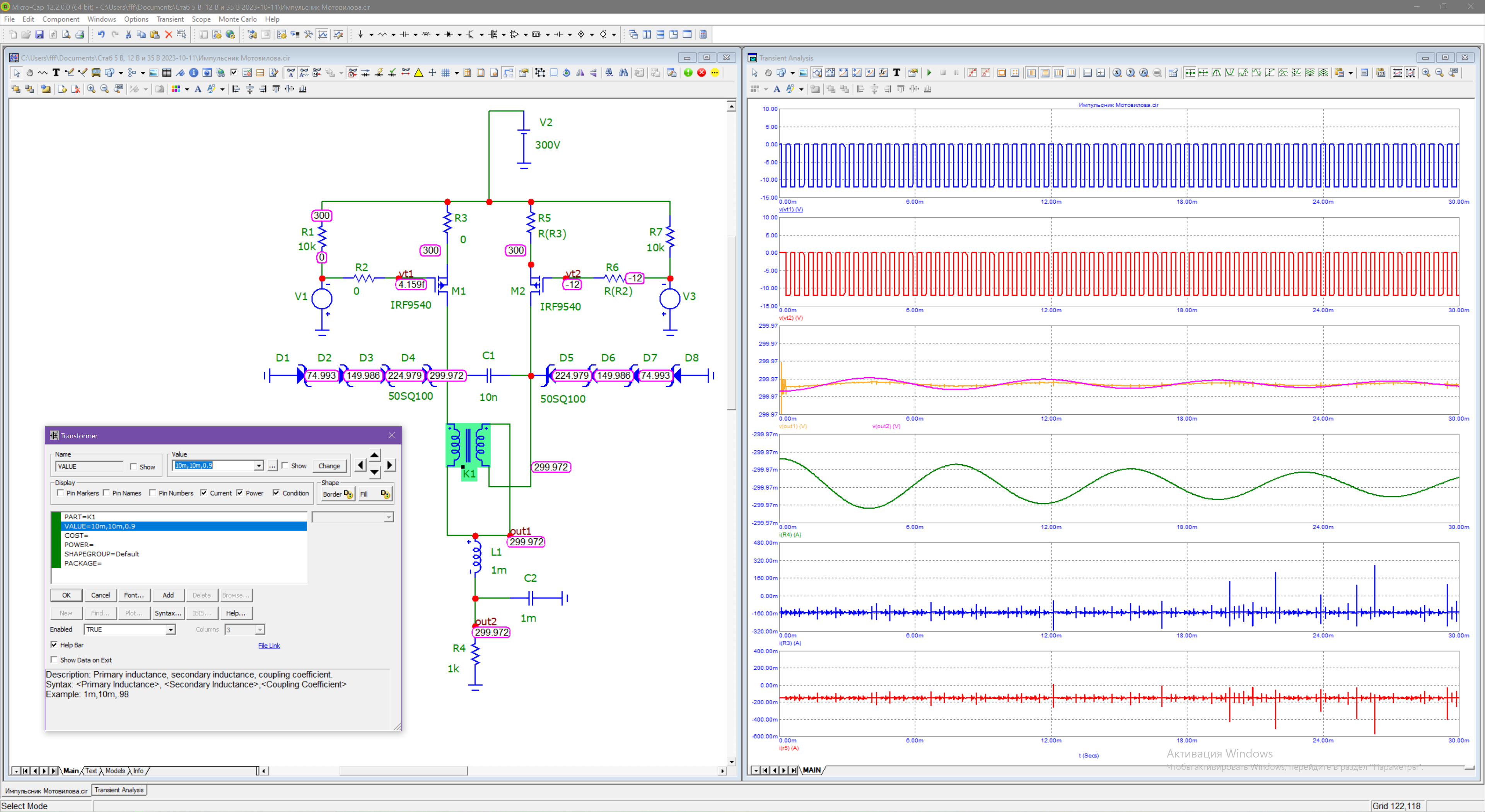

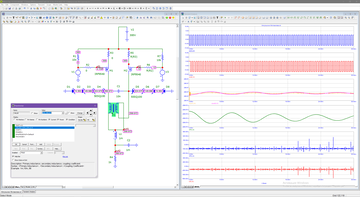

Вот результат моделирования (разорванных цепей во введённой схеме нет, указаны напряжения в узлах):

Схема, Кап 12 (все элементы встроенные): https://disk.yandex.ru/d/RYzQrJyhShv3QA

Ссылки на патент и его описание схемы (принцип работы; второе сообщение 2-й ссылки):
https://patents.su/3-767915-transformat … a830453082
https://discuss-science.ru/index.php?topic=6780.0
